Торговый дом «316L» поставляет нержавеющие фланцы плоские ГОСТ 12820-80 из наличия со склада и под заказ. Фланец из нержавейки выполненный по стандарту ГОСТ 12820-80 - плоский фланец, круглой формы предназначен для соединения труб, емкостного оборудования, запорно-регулирующей арматуры, насосного и прочего оборудования в единую систему.
Размерный ряд фланцев стандарта ГОСТ 12820-80 (GOST 12820-80) соответствует размерному ряду нержавеющих бесшовных труб, запорно-регулирующей арматуры и трубопроводной арматуры выполненных по стандарту ГОСТ.
Нержавеющие фланцы ГОСТ 12820-80 изготавливаются из различных марок стали и сплавов, в зависимости от окружающей и рабочей среды, где данные фланцы будут использованы.
Марка стали: (08)12Х18Н10Т, 10Х17Н13М2Т (кислотостойкие), 20Х23Н18 (жаропрочные).
Рабочее давление фланца 12820-80 от 0,1 МПа до 2,5 МПа (от 1 кгс/см², до 25 кгс/см²).
Рабочая температура: от -60°С до +600°С.
Обозначение и маркировка нержавеющего фланца: фланец 1-50-10 ГОСТ 12820-80, где (1 - вариант исполнения уплотнительной поверхности, 50 - условный диаметр фланца, 10 - допустимое рабочее давление данного фланца, ГОСТ 12820-80 - стандарт плоского фланца).
Минимальный заказ фланцев от 1шт.
Страна производитель: Россия, Китай.
Размеры уплотнительной поверхности нержавеющего фланца ГОСТ12820-80 соответствуют ГОСТ 12815-80. Фланцы по ГОСТ12820-80 изготавливаются с различными видами исполнения уплотнительной поверхности, в зависимости от дальнейшего применения фланцевого соединения и рабочего давления.
Фланец ГОСТ 12820-80 виды исполнения уплотнительной поверхности:
|
|
фланец 12820-80 исполнение 1, соединительный выступ |
|
|
фланец 12820-80 исполнение 2, выступ |
|
|
фланец 12820-80 исполнение 3, впадина |
|
|
фланец 12820-80 исполнение 4, шип |
|
|
фланец 12820-80 исполнение 5, паз |
|
|
фланец 12820-80 исполнение 8, шип под |
|
|
фланец 12820-80 исполнение 9, паз под |

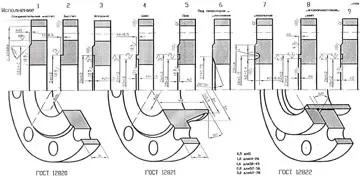

Виды исполнения фланцев по ГОСТ:
Сфера применения:
Простота и надежность плоского нержавеющего фланца ГОСТ 12820-80 12х18н10т нашла широкое применение в различных областях промышленности:
- нефтегазовая и химическая промышленность
- теплоэнергетическая промышленность
- пищевая промышленность
- производство запорно-регулирующей арматуры
- производство емкостного, насосного и прочего оборудования

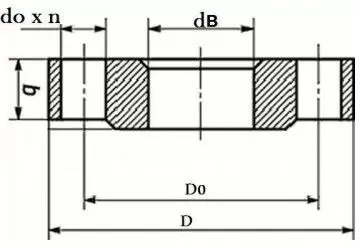

Чертеж и размерный ряд фланца ГОСТ 12820-80 Pу 6/10
марки стали 12Х18Н10Т/10Х17Н13М2Т давление Ру 6/10:
|
Диаметр условный (Ду), мм |
Диаметр внешний (D), мм |
Диаметр межосевого |
Диаметр внутренний |
Толщина фланца (b), мм |
Размер крепежа (d0), мм |
Количество крепежных |
Вес одного фланца, кг |
|
15 |
80/95 |
55/65 |
19 |
10/10 |
11/14 |
4/4 |
0,3/0,5 |
|
20 |
90/105 |
65/76 |
26 |
12/12 |
11/14 |
4/4 |
0,5/0,7 |
|
25 |
100/115 |
75/85 |
33 |
12/12 |
11/14 |
4/4 |
0,6/0,9 |
|
32 |
120/135 |
90/100 |
39 |
13/14 |
14/18 |
4/4 |
1,1/1,4 |
|
40 |
130/145 |
100/110 |
46 |
13/15 |
14/18 |
4/4 |
1,2/2 |
|
50 |
140/160 |
110/125 |
59 |
13/15 |
14/18 |
4/4 |
1,3/2,1 |
|
65 |
160/180 |
130/145 |
78 |
13/17 |
14/18 |
4/4 |
1,6/2,8 |
|
80 |
180/195 |
150/160 |
91 |
15/17 |
18/18 |
4/4 |
2,4/3,2 |
|
100 |
205/215 |
170/180 |
110 |
15/19 |
18/18 |
4/8 |
2,8/4 |
|
125 |
235/245 |
200/210 |
135 |
17/21 |
18/18 |
8/8 |
3,8/5,4 |
|
150 |
260/280 |
225/240 |
161 |
17/21 |
18/22 |
8/8 |
4,4/6,6 |
|
200 |
315/335 |
280/295 |
222 |
19/21 |
18/22 |
8/8 |
5,9/8 |
|
250 |
370/390 |
335/350 |
273 |
20/23 |
18/22 |
12/12 |
7,6/10 |
|
300 |
435/440 |
395/400 |
325 |
20/24 |
22/22 |
12/12 |
10,2/13 |
|
350 |
485/500 |
445/460 |
377 |
22/24 |
22/22 |
12/16 |
12,6/16 |
|
400 |
535/565 |
495/515 |
426 |
24/26 |
22/26 |
16/16 |
15,2/21 |
|
500 |
640/670 |
600/620 |
530 |
25/28 |
22/26 |
16/20 |
19/28 |
|
600 |
755/780 |
705/725 |
630 |
25/31 |
26/30 |
20/20 |
26/40 |
|
800 |
975/1010 |
920/950 |
820 |
27/37 |
30/33 |
24/24 |
46/79 |
|
1000 |
1175/1220 |
1120/1160 |
1020 |
31/43 |
30/33 |
28/28 |
64/118 |
Размеры в таблице соответствуют только фланцам ГОСТ 12820-80
с уплотнительным исполнением 1
Чертеж и размерный ряд фланца ГОСТ 12820-80 Pу 16/25
марки стали 12Х18Н10Т/10Х17Н13М2Т давление Ру 16/25:
|
Диаметр условный (Ду), мм |
Диаметр внешний |
Диаметр межосевого |
Диаметр внутренний |
Толщина фланца (b), мм |
Размер крепежа (d0), мм |
Количество крепежных |
Вес одного фланца, кг |
|
15 |
95/95 |
65/65 |
19 |
12/14 |
14/14 |
4/4 |
0,6/0,7 |
|
20 |
105/105 |
75/75 |
26 |
14/16 |
14/14 |
4/4 |
0,9/1 |
|
25 |
1115/115 |
85/85 |
33 |
16/16 |
14/14 |
4/4 |
1,1/1,2 |
|
32 |
135/135 |
100/100 |
39 |
16/18 |
18/18 |
4/4 |
1,5/1,7 |
|
40 |
145/145 |
110/110 |
46 |
19/19 |
18/18 |
4/4 |
2/2 |
|
50 |
160/160 |
125/125 |
59 |
19/21 |
18/18 |
4/4 |
2,6/2,7 |
|
65 |
180/180 |
145/145 |
78 |
21/21 |
18/18 |
4/8 |
3,4/3,2 |
|
80 |
195/195 |
160/160 |
91 |
21/23 |
18/18 |
4/8 |
3,7/4,1 |
|
100 |
215/230 |
180/190 |
110 |
23/25 |
18/22 |
8/8 |
4,7/6 |
|
125 |
245/270 |
210/220 |
135 |
25/27 |
18/26 |
8/8 |
6,3/8,2 |
|
150 |
280/300 |
240/250 |
161 |
25/27 |
26/26 |
8/8 |
7,8/10 |
|
200 |
335/360 |
295/310 |
222 |
27/29 |
22/26 |
12/12 |
10/13,3 |
|
250 |
405/425 |
355/370 |
273 |
28/31 |
28/30 |
12/12 |
14,5/19 |
|
300 |
460/485 |
410/430 |
325 |
30/32 |
28/30 |
12/16 |
18/23 |
|
350 |
520/550 |
470/490 |
377 |
30/38 |
30/33 |
16/16 |
23/34 |
|
400 |
580/610 |
525/550 |
426 |
34/40 |
34/33 |
16/16 |
31/45 |
|
500 |
710/730 |
650/660 |
530 |
44/48 |
44/39 |
20/20 |
57/67 |
|
600 |
840/840 |
770/770 |
630 |
45/49 |
45/39 |
20/20 |
80/91 |
|
800 |
1020/1075 |
950/990 |
820 |
49/63 |
49/45 |
24/24 |
104/182 |
|
1000 |
1255/- |
1170/- |
1020 |
58/- |
58/- |
28/- |
179/- |
Размеры в таблице соответствуют только фланцам ГОСТ 12820-80
с уплотнительным исполнением 1
