Торговый дом «316L» поставляет нержавеющие фланцы воротниковые ГОСТ 12821-80 из наличия со склада и под заказ. Фланец нержавеющий выполненный по стандарту ГОСТ 12821-80 — воротниковый фланец, круглой формы с выступом (воротником) предназначен для соединения труб, емкостного оборудования, запорно-регулирующей арматуры, насосного и прочего оборудования в единую систему.
Размерный ряд воротниковых фланцев стандарта ГОСТ 12821-80 (GOST 12821-80) соответствует размерному ряду нержавеющих бесшовных труб, запорно-регулирующей арматуры и трубопроводной арматуры выполненных по стандарту ГОСТ.
Фланцы из нержавейки ГОСТ 12821-80 изготавливаются из различных марок стали и сплавов, в зависимости от окружающей и рабочей среды, где данные фланцы будут использованы.
Марка стали: (08)12Х18Н10Т, 10Х17Н13М2Т (кислотостойкие), 20Х23Н18 (жаропрочные).
Рабочее давление: от 0,1 МПа до 6,3 МПа (от 1 кгс/см², до 63 кгс/см²).
Рабочая температура: от −60°С до +600°С.
Обозначение и маркировка нержавеющего фланца: фланец 1-50-10 ГОСТ 12821-80, где (1 — вариант исполнения уплотнительной поверхности, 50 — условный диаметр фланца, 10 — допустимое рабочее давление данного фланца, ГОСТ 12820-80 — стандарт воротникового фланца).
Минимальный заказ фланцев от 1шт.
Страна производитель: Россия, Китай.

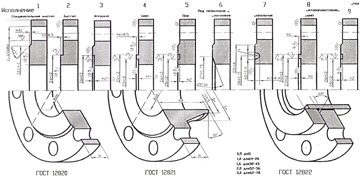

Фланец ГОСТ 12821-80 виды исполнения уплотнительной поверхности
|
|
фланец 12821-80 исполнение 1, соединительный выступ |
|
|
фланец 12821-80 исполнение 2, выступ |
|
|
фланец 12821-80 исполнение 3, впадина |
|
|
фланец 12821-80 исполнение 4, шип |
|
|
фланец 12821-80 исполнение 5, паз |
|
|
фланец 12821-80 исполнение 6, под линзовую прокладку |
|
|
фланец 12821-80 исполнение 7, под прокладку овального сечения |
|
|
фланец 12821-80 исполнение 8, шип под фторопластовую прокладку |
|
|
фланец 12821-80 исполнение 9, паз под фторопластовую прокладку |
Виды исполнения фланцев по ГОСТ
Сфера применения
Высокое рабочее давление до 20 МПа, позволяет использовать воротниковый фланец ГОСТ 12821-80 12×18н10т на особо ответственных участках:
- нефтегазовая и химическая промышленность
- оборонная и судостроительная промышленность
- атомная промышленность
- производство запорно-регулирующей арматуры
- производство емкостного, насосного и прочего оборудования
Чертеж и размерный ряд фланца ГОСТ 12821-80 Pу 10/16
|
Размеры воротникового нержавеющего фланца ГОСТ 12821-80 |
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
Ду, мм |
Диаметр внешний (D), мм |
Диаметр меж |
Размер крепежа (d0), мм |
Диаметр у основания воротника (Dm), мм |
Наружний диаметр воротника (Dn), мм |
Диаметр внутренний (d1), мм |
Толщина фланца (b), мм |
Высота фланца |
Кол-во крепеж. отверст. (n), шт |
Вес одного фланца, кг |
|
15 |
95/95 |
65/65 |
14/14 |
30/30 |
19/19 |
12/12 |
10/12 |
33/33 |
4/4 |
0,6/0,7 |
|
20 |
105/105 |
75/75 |
14/14 |
38/38 |
26/26 |
18/18 |
12/12 |
36/36 |
4/4 |
0,8/0,9 |
|
25 |
115/115 |
85/85 |
14/14 |
45/45 |
33/33 |
25/25 |
12/12 |
38/38 |
4/4 |
1/1,1 |
|
32 |
135/135 |
100/100 |
18/18 |
55/55 |
39/39 |
31/31 |
13/13 |
40/40 |
4/4 |
1,5/1,6 |
|
40 |
145/145 |
110/110 |
18/18 |
62/64 |
46/46 |
38/38 |
13/13 |
42/42 |
4/4 |
1,8/1,9 |
|
50 |
160/160 |
125/125 |
18/18 |
76/76 |
58/58 |
49/49 |
13/13 |
42/45 |
4/4 |
2,2/2,3 |
|
65 |
180/180 |
145/145 |
18/18 |
94/94 |
77/77 |
66/66 |
15/15 |
45/47 |
4/4 |
3,1/3,2 |
|
80 |
195/195 |
160/160 |
18/18 |
105/110 |
90/90 |
78/78 |
15/17 |
47/50 |
4/4 |
3,6/4,2 |
|
100 |
215/215 |
180/180 |
18/18 |
128/130 |
110/110 |
96/96 |
17/17 |
48/50 |
8/8 |
4,7/4,9 |
|
125 |
245/245 |
210/210 |
18/18 |
156/156 |
135/135 |
121/121 |
19/19 |
57/57 |
8/8 |
6,7/6,8 |
|
150 |
280/280 |
240/240 |
22/22 |
180/180 |
161/161 |
146/146 |
19/19 |
57/57 |
8/8 |
8/8,3 |
|
200 |
335/335 |
295/295 |
22/22 |
240/240 |
222/222 |
202/202 |
19/21 |
58/58 |
8/12 |
11,3/12 |
|
250 |
390/405 |
350/355 |
22/26 |
290/292 |
278/278 |
254/254 |
21/23 |
60/65 |
12/12 |
14,6/17 |
|
300 |
440/460 |
400/410 |
22/26 |
345/345 |
330/330 |
303/303 |
22/24 |
60/66 |
12/12 |
18,5/23 |
|
350 |
500/520 |
460/470 |
22/26 |
400/400 |
382/382 |
351/351 |
22/28 |
60/70 |
16/16 |
24/32 |
|
400 |
565/580 |
515/525 |
26/30 |
445/450 |
432/432 |
398/398 |
22/32 |
60/75 |
16/16 |
30/43 |
|
500 |
670/710 |
620/650 |
26/33 |
550/559 |
535/535 |
501/501 |
24/38 |
65/90 |
20/20 |
40/71 |
|
600 |
780/840 |
725/770 |
30/39 |
650/660 |
636/636 |
602/602 |
24/41 |
65/90 |
20/20 |
49/100 |
|
800 |
1010/1020 |
950/950 |
33/39 |
850/850 |
826/826 |
792/792 |
27/45 |
75/95 |
24/24 |
87/130 |
|
1000 |
1220/1255 |
1160/1170 |
33/45 |
1050/1060 |
1028/1028 |
992/992 |
29/49 |
80/110 |
28/28 |
120/203 |
Размеры в таблице соответствуют только фланцам ГОСТ 12821-80
с уплотнительным исполнением 1
Чертеж и размерный ряд фланца ГОСТ 12821-80 Pу 25/40
|
Размеры нержавеющего фланца ГОСТ 12821-80 |
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
Ду, |
Диаметр внешний (D), мм |
Диаметр меж |
Размер крепежа (d0), мм |
Диаметр у основания воротника (Dm), мм |
Наружный диаметр воротника (Dn), мм |
Диаметр внутренний (dB), мм |
Толщина фланца (b), мм |
Высота ворот |
Кол-во крепеж. отверс |
Вес одного фланца, |
|
15 |
95/95 |
65/65 |
14/14 |
30/30 |
19/19 |
12/12 |
14/14 |
33/33 |
4/4 |
0,8/0,8 |
|
20 |
105/105 |
75/75 |
14/14 |
38/38 |
26/26 |
18/18 |
14/14 |
34/34 |
4/4 |
1/1 |
|
25 |
115/115 |
85/85 |
14/14 |
45/45 |
33/33 |
25/25 |
14/14 |
36/36 |
4/4 |
1,2/1,2 |
|
32 |
135/135 |
100/100 |
18/18 |
56/56 |
39/39 |
31/31 |
16/16 |
43/43 |
4/4 |
1,8/1,8 |
|
40 |
145/145 |
110/110 |
18/18 |
64/64 |
46/46 |
38/38 |
16/16 |
45/45 |
4/4 |
2,1/2,2 |
|
50 |
160/160 |
125/125 |
18/18 |
76/76 |
58/58 |
49/49 |
17/17 |
45/45 |
4/4 |
2,8/2,8 |
|
65 |
180/180 |
145/145 |
18/18 |
96/96 |
77/77 |
66/66 |
19/19 |
50/50 |
8/8 |
3,8/3,8 |
|
80 |
195/195 |
160/160 |
18/18 |
110/ |
90/90 |
78/78 |
19/21 |
52/55 |
8/8 |
4,4/4,9 |
|
100 |
230/230 |
190/190 |
22/22 |
132/138 |
110/110 |
96/96 |
21/23 |
58/65 |
8/8 |
6,6/7,4 |
|
125 |
270/270 |
220/220 |
26/26 |
160/160 |
135/135 |
121/120 |
23/25 |
65/65 |
8/8 |
9,4/1,0 |
|
150 |
300/300 |
250/250 |
26/26 |
186/186 |
161/161 |
146/146 |
25/27 |
68/68 |
8/8 |
12,5/13 |
|
200 |
360/375 |
310/320 |
26/30 |
245/250 |
222/222 |
202/202 |
27/35 |
75/85 |
12/12 |
17,5/24 |
|
250 |
425/445 |
370/385 |
30/33 |
300/310 |
278/278 |
254/252 |
29/39 |
75/98 |
12/12 |
24,4/37 |
|
300 |
485/510 |
430/450 |
30/33 |
352/368 |
330/330 |
303/301 |
32/42 |
80/112 |
16/16 |
33,3/57 |
|
350 |
550/570 |
490/510 |
33/33 |
406/418 |
382/382 |
351/351 |
36/48 |
85/116 |
16/16 |
46,6/70 |
|
400 |
610/655 |
550/585 |
33/39 |
463/480 |
432/432 |
398/398 |
40/54 |
100/135 |
16/16 |
65/107 |
|
500 |
730/755 |
660/670 |
39/45 |
570/580 |
535/535 |
500/495 |
44/58 |
100/140 |
20/20 |
89/133 |
|
600 |
840/890 |
770/795 |
39/52 |
670/686 |
636/636 |
600/595 |
49/58 |
115/140 |
20/20 |
123/181 |
|
800 |
1075/1135 |
990/1030 |
45/56 |
874/908 |
826/826 |
790/795 |
55/71 |
135/190 |
24/24 |
214/344 |
|
1000 |
1315/1360 |
1210/1250 |
56/56 |
1084/1140 |
1028/1028 |
992/995 |
59/77 |
150/235 |
28/28 |
312/541 |
Размеры в таблице соответствуют только фланцам ГОСТ 12821-80
с уплотнительным исполнением 1
Чертеж и размерный ряд фланца ГОСТ 12821-80 Pу 63
|
Размеры нержавеющего фланца ГОСТ 12821-80 |
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
Ду, мм |
Диаметр внешний (D), мм |
Диаметр меж |
Размер крепежа (d0), мм |
Диаметр |
Наружный диаметр воротника (Dn), мм |
Диаметр внутрен |
Толщина фланца (b), мм |
Высота ворот |
Кол-во креп. отверстий (n), шт |
Вес одного фланца, |
|
15 |
105 |
75 |
14 |
38 |
19 |
12 |
16 |
46 |
4 |
1,1 |
|
20 |
125 |
90 |
18 |
48 |
26 |
18 |
18 |
54 |
4 |
1,9 |
|
25 |
135 |
100 |
18 |
52 |
33 |
25 |
20 |
56 |
4 |
2,2 |
|
32 |
150 |
110 |
22 |
64 |
39 |
31 |
21 |
60 |
4 |
3 |
|
40 |
165 |
125 |
22 |
74 |
46 |
37 |
21 |
65 |
4 |
3,8 |
|
50 |
175 |
135 |
22 |
86 |
58 |
47 |
23 |
67 |
4 |
4,7 |
|
65 |
200 |
160 |
22 |
106 |
77 |
64 |
25 |
72 |
8 |
6,3 |
|
80 |
210 |
170 |
22 |
120 |
90 |
77 |
27 |
72 |
8 |
7,3 |
|
100 |
250 |
200 |
26 |
140 |
110 |
94 |
29 |
77 |
8 |
11 |
|
125 |
295 |
240 |
30 |
172 |
135 |
118 |
33 |
95 |
8 |
17 |
|
150 |
340 |
280 |
33 |
206 |
161 |
142 |
35 |
105 |
8 |
25 |
|
200 |
405 |
345 |
33 |
264 |
222 |
198 |
41 |
110 |
12 |
36,6 |
|
250 |
470 |
400 |
39 |
316 |
278 |
246 |
45 |
115 |
12 |
51 |
|
300 |
530 |
460 |
39 |
370 |
330 |
294 |
50 |
120 |
16 |
69 |
|
350 |
595 |
525 |
39 |
430 |
382 |
342 |
56 |
140 |
16 |
99 |
Размеры в таблице соответствуют только фланцам ГОСТ 12821-80
с уплотнительным исполнением 1
