Что означают цифры и буквы на фланце

01 / Размер

150 — размер, с которого начинается чтение

Первые три цифры в нашем примере означают DN 150. DN — международное обозначение номинального размера элементов трубопровода. В русской речи можно встретить привычное «условный проход». По этому обозначению называют размер фланца: «фланец на сто пятьдесят». [1]

Представьте размер одежды: он помогает выбрать нужную группу изделий, хотя сам по себе не сообщает длину каждого шва. У DN похожая задача. Число связано с размером соединения, но наружный диаметр фланца, его центральное отверстие и диаметр присоединяемой трубы — отдельные величины. Искать на всех них ровно 150 мм не нужно.

Какие числа встречаются после DN

Например, DN 15, DN 25, DN 50, DN 80, DN 100, DN 150. Такое обозначение можно встретить у фланца, крана, клапана или соединительной детали. Оно позволяет назвать номинальный размер разных элементов одной системы. Для подбора соединения дополнительно сверяют стандарт, давление, конструкцию и размеры.

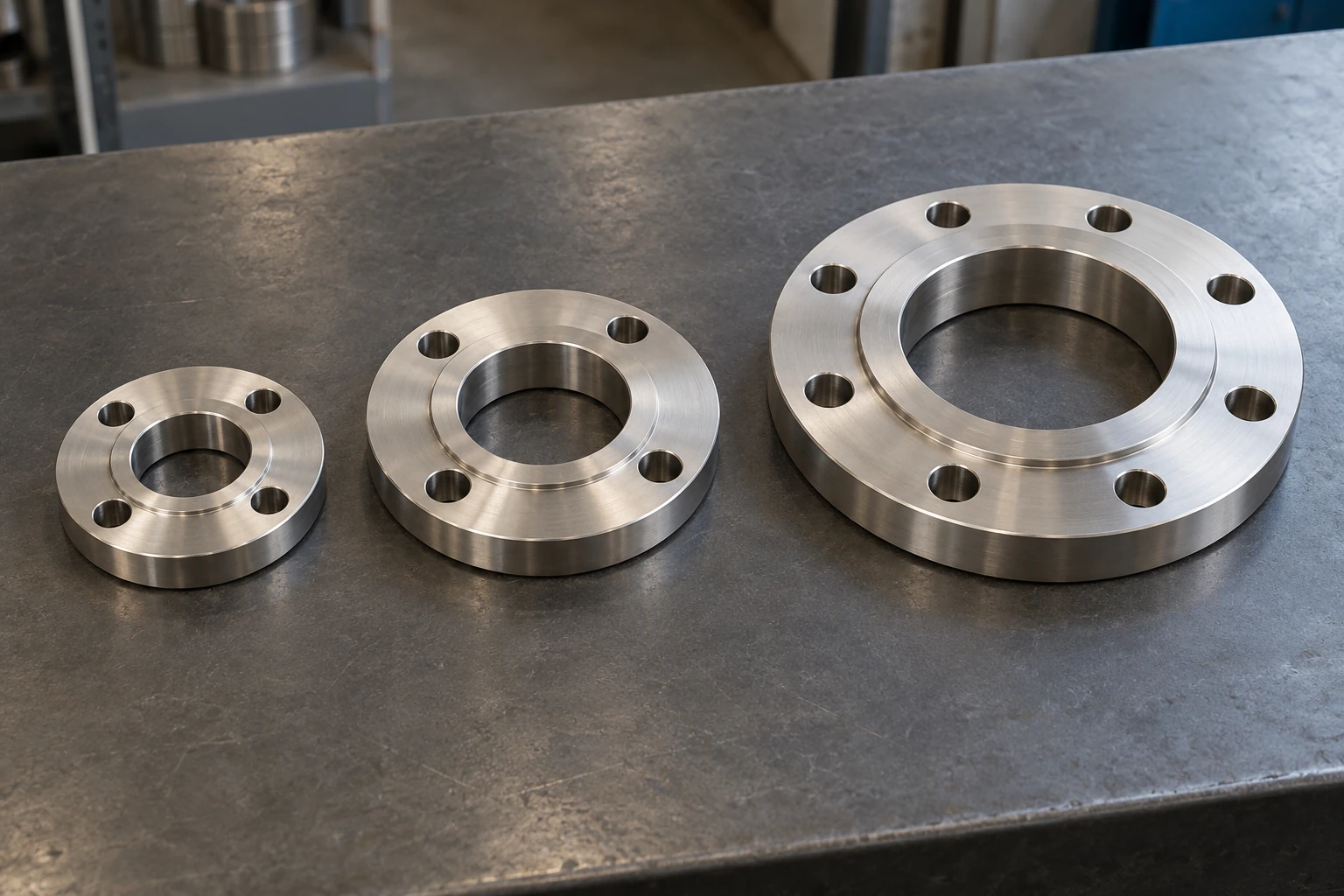

DN на трёх примерах: что покажет линейка

Возьмём плоские приварные фланцы типа 01, PN 16, ряд 1 по ГОСТ 33259-2015. В таблице 3 стандарта для них указаны следующие номинальные размеры в миллиметрах. [6]

И вот знакомый DN 50 оказывается деталью с наружным диаметром 160 мм и центральным отверстием 59 мм. В этом нет противоречия: 50 — обозначение номинального размера, а 160 и 59 — размеры конкретного исполнения.

Где взять DN и точные размеры

1. Прочитайте маркировку и паспорт изделия. В нашем примере DN зашифрован первым числом 150; в каталоге изготовителя он обычно вынесен в отдельное поле.
2. Откройте таблицу нужного стандарта. Для показанных плоских фланцев — таблицу 3 ГОСТ 33259-2015. Выберите DN, PN и размерный ряд. Для других типов фланцев используются свои таблицы.
3. Размер трубы смотрите в её маркировке или документе о качестве. Запись 57×3 означает наружный диаметр 57 мм и толщину стенки 3 мм. Расчётный внутренний диаметр без учёта допусков — 51 мм. Определять DN простым округлением этого числа нельзя: соответствие зависит от стандарта и ряда труб.

Когда видите DN, сначала называйте номинальный размер. А если нужен размер в миллиметрах для проверки детали, ищите конкретную величину в таблице: отверстие, наружный диаметр или окружность крепёжных отверстий.

02 / Давление

16 — какое давление обозначено на фланце

Следующая часть записи — PN 16, номинальное давление. Для привычного обозначения этого класса используют 1,6 МПа, или 16 бар. Поэтому число 16 рядом с PN нельзя читать как 16 МПа: это уже десятикратная разница. [2]

Проще запомнить так: DN отвечает на вопрос «какого размера?», а PN — «какого класса по давлению?». Два соседних числа рассказывают о разных свойствах одной детали.

Есть и полезная тонкость. PN характеризует номинальный класс; допустимое рабочее давление связано также с материалом и температурой. На горячем трубопроводе условия для металла другие, чем при комнатной температуре. Надпись PN 16 сохраняет свой смысл, но сама по себе не является показанием манометра или готовым режимом работы соединения.

Если читать наш пример вслух, начало уже получается вполне человеческим: «номинальный размер сто пятьдесят, номинальное давление PN шестнадцать».

03 / Конструкция

01 и 1 — две соседние цифры с разными задачами

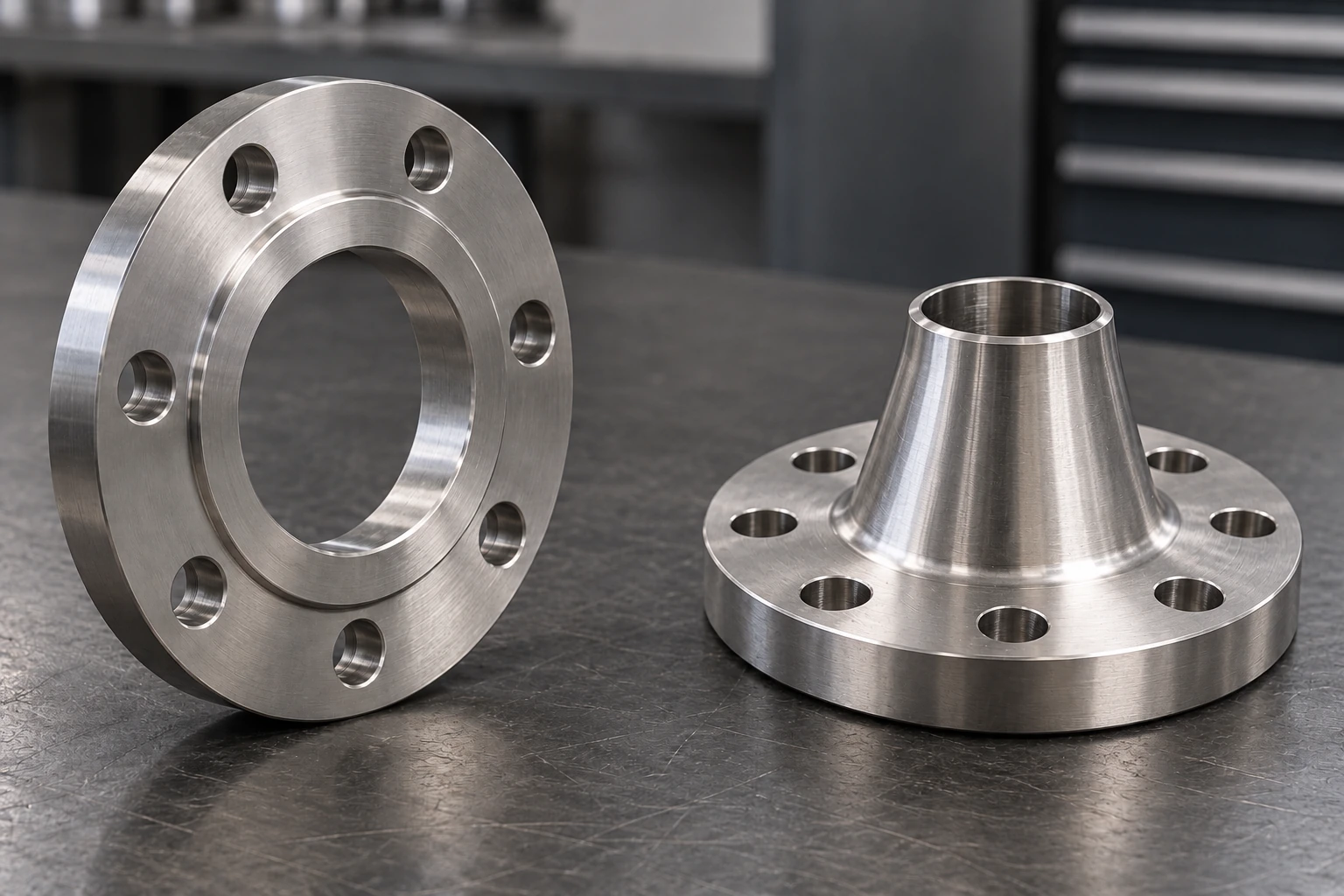

01 в маркировке по ГОСТ 33259-2015 означает стальной плоский приварной фланец. Для сравнения: 11 — стальной приварной встык, 02 — стальной плоский свободный на приварном кольце. Так код сообщает конструкцию детали. [3]

Следующая 1 обозначает размерный ряд. Это номер варианта размеров по стандарту. У ряда 2 собственное обозначение. К первому и второму сорту качества эти числа отношения не имеют.

Удобно мысленно раздвинуть надпись: «тип 01, ряд 1». Так две короткие записи не сольются в одно непонятное число.

04 / Уплотнение

B — буква о месте, где работает прокладка

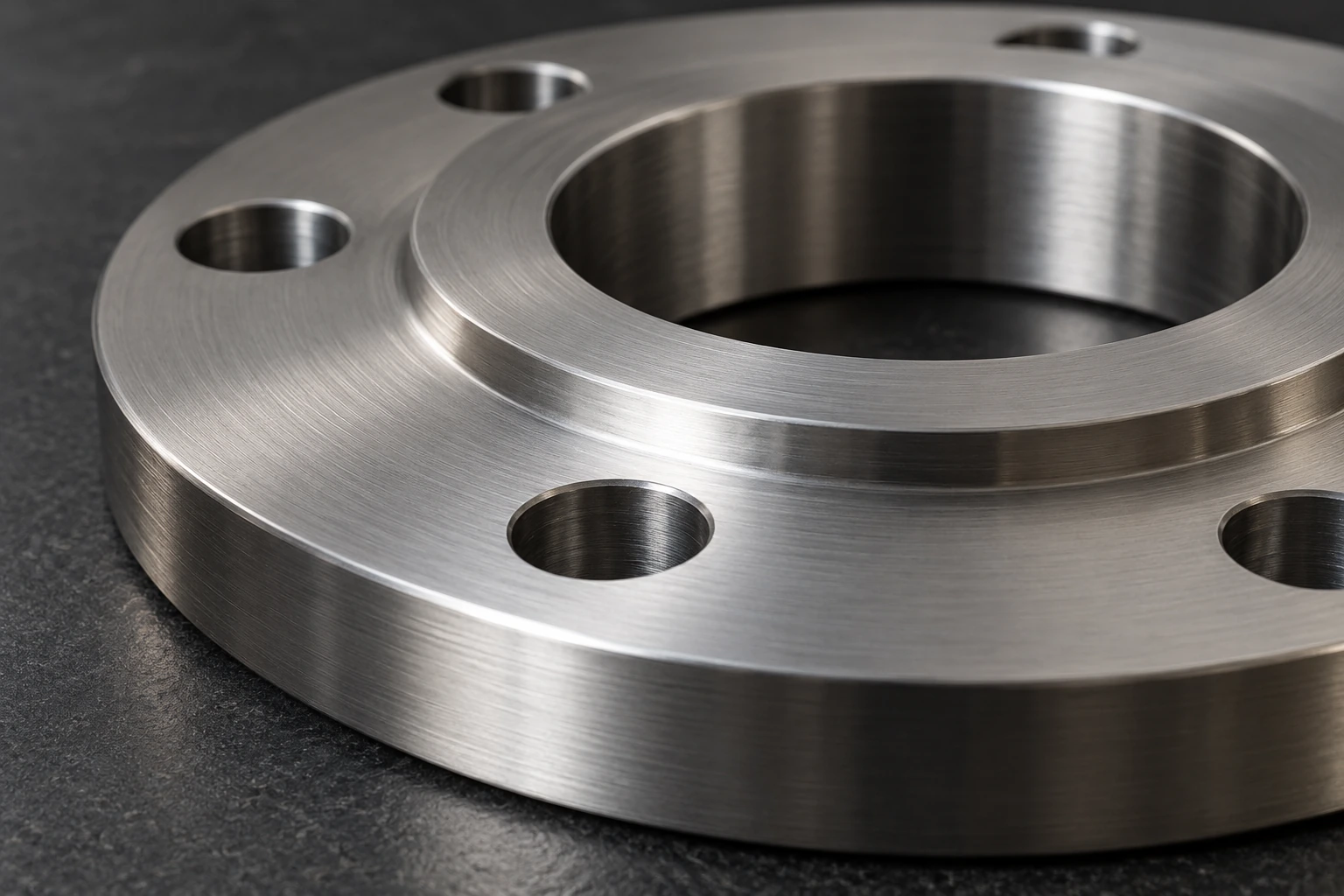

Латинская B означает соединительный выступ. Она описывает уплотнительную поверхность — ту часть фланца, которая участвует в уплотнении соединения. [3]

Чтобы представить её, посмотрите на фланец со стороны прокладки. Рабочая кольцевая площадка приподнята относительно окружающей поверхности. Именно об этой форме сообщает B.

У других исполнений свои буквы: A — плоскость, C — шип, D — паз, E — выступ, F — впадина. B и E — разные исполнения, хотя в обоих названиях есть слово «выступ».

В нашей записи B стоит после размерного ряда. Если встретить её отдельно от контекста, смысл легко потерять; внутри маркировки её место помогает прочитать обозначение правильно.

05 / Материал

12Х18Н10Т — маленькое знакомство с составом стали

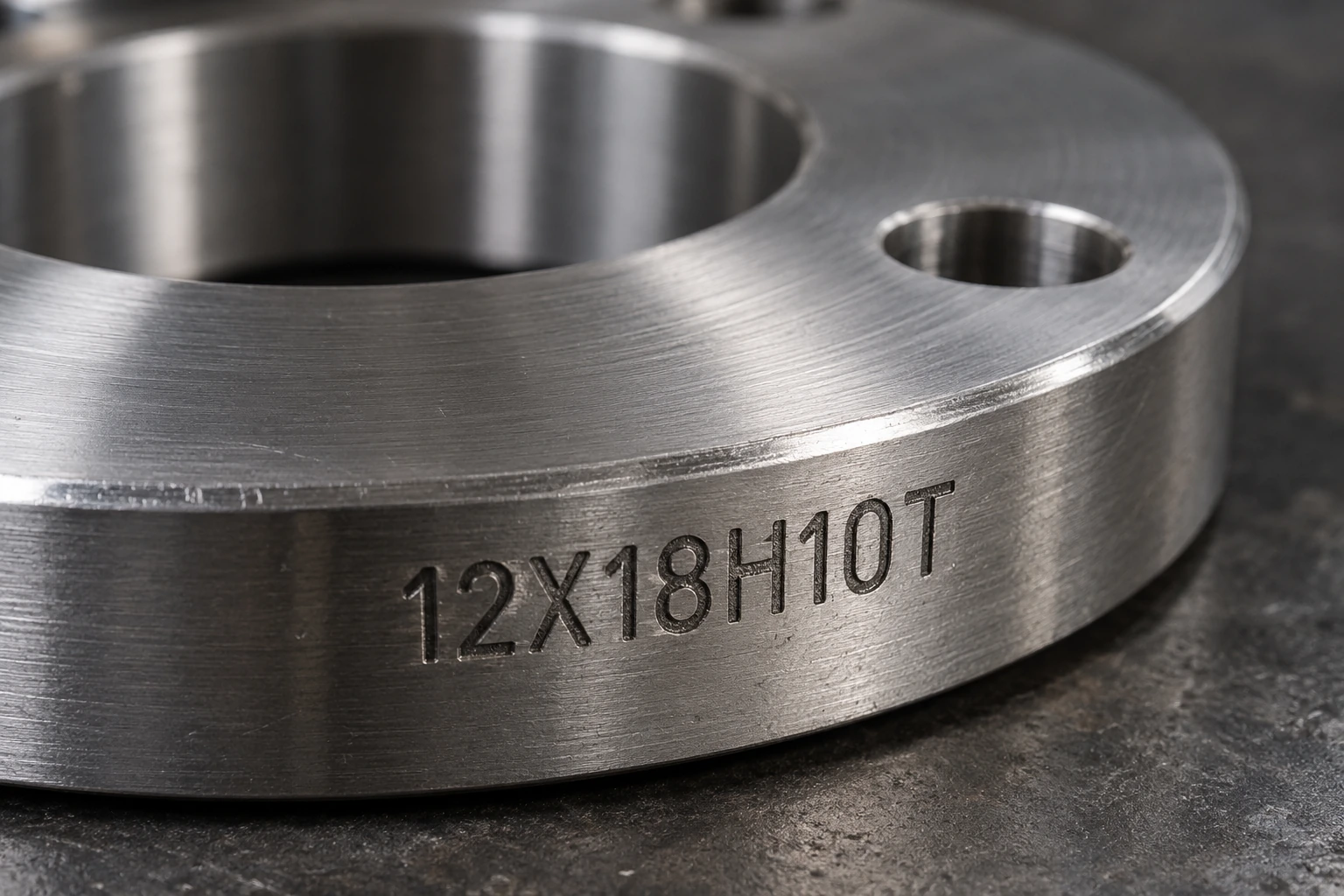

Вот мы и добрались до самой длинной части. 12Х18Н10Т — марка нержавеющей стали. Здесь уже можно прочитать подсказки о её составе. [4]

• 12 — обозначение, связанное с углеродом в сотых долях процента. Для этой марки основной предел по ГОСТ — не более 0,12 %.
• Х18 — хром, около 18 %; нормативный диапазон для марки составляет 17–19 %.
• Н10 — никель, около 10 %; нормативный диапазон — 9–11 %.
• Т — присутствие титана как легирующего элемента.

Получается, в одной строке встретились сразу два языка чисел. В начале 150 рассказывает о размере детали, а внутри марки стали 18 и 10 помогают понять её химический состав. Читать их одинаковым способом было бы неудобно — отсюда и ощущение сложного шифра при первом знакомстве.

Марка задаёт требования к составу. Фактическое содержание элементов в конкретной плавке указывают в документе о качестве металла.

А если написано AISI 304 или 316L

Это другая система обозначений сталей. Числа 304 и 316 служат номерами марок; разбивать 316 на проценты элементов не нужно. Буква L в 304L и 316L указывает на пониженное содержание углерода. [5]

У семейства 316 в составе есть молибден. Поэтому 304, 316 и 316L стоит читать как конкретные обозначения материалов, сохраняя все цифры и буквы. Одна последняя L — небольшая часть надписи, но в названии марки она вполне самостоятельная.

06 / Контроль

IV и название стандарта — читаем конец строки

IV — римская четвёрка, обозначение группы контроля. Группа определяет предусмотренные стандартом виды и объём испытаний материала заготовок. [3]

Запись ГОСТ 33259-2015 называет стандарт. 2015 — год его обозначения; год изготовления фланца из этих цифр не следует.

Товарный знак рядом с основной строкой указывает изготовителя. Благодаря ему у набора технических обозначений появляется конкретный автор — завод, выпустивший деталь.

Теперь прочитаем маркировку целиком

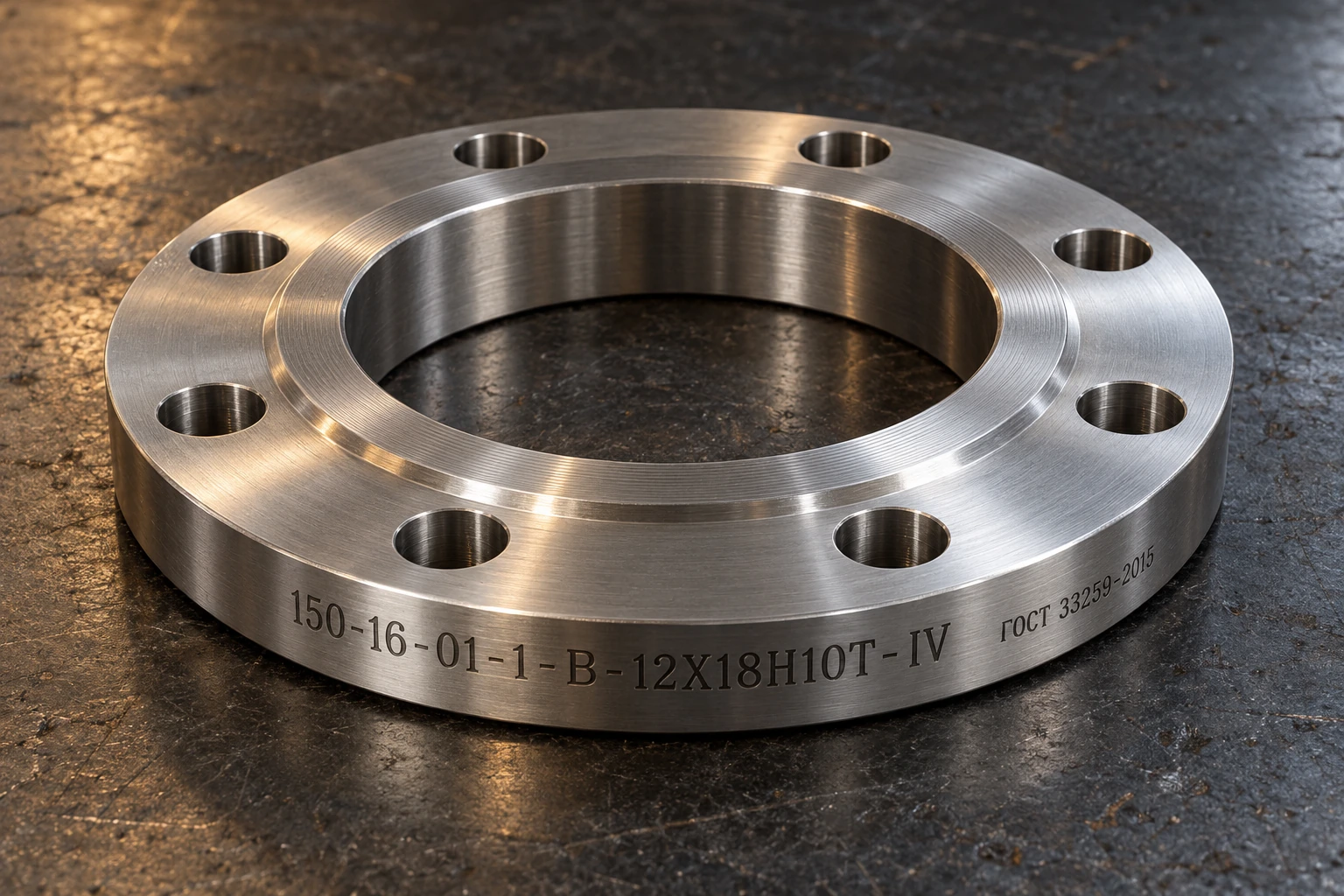

Вернёмся к нашей надписи:

Теперь она читается так: нержавеющий фланец DN 150, PN 16, плоский приварной, размерного ряда 1, с соединительным выступом B, из стали 12Х18Н10Т, группы контроля IV.

У каждого фрагмента нашлось своё место. Размер и давление — в начале, конструкция и поверхность — в середине, материал и контроль — ближе к концу. Такой порядок удобно держать в голове, когда рассматриваешь деталь на складе или читаешь её название в каталоге.

Эта расшифровка относится к выбранному примеру по ГОСТ 33259-2015. У фланцев по другим стандартам способ записи может отличаться.
